I. GIỚI THIỆU :
HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ TỪ XA : điều khiển và thu thập dữ liệu nhiệt độ từ xa thông qua hệ thống SCADA chuyên nghiệp có tính năng cảnh báo SMS và điều khiển giám sát từ xa qua internet từ smartphone, máy tính. Giám sát nhiệt độ tủ lạnh vắc xin, tủ lạnh chứa thuốc, tủ lạnh bệnh phẩm, tủ lạnh bảo quản máu….Giám sát nhiệt độ kho lạnh dược phẩm, kho lạnh thực phẩm.

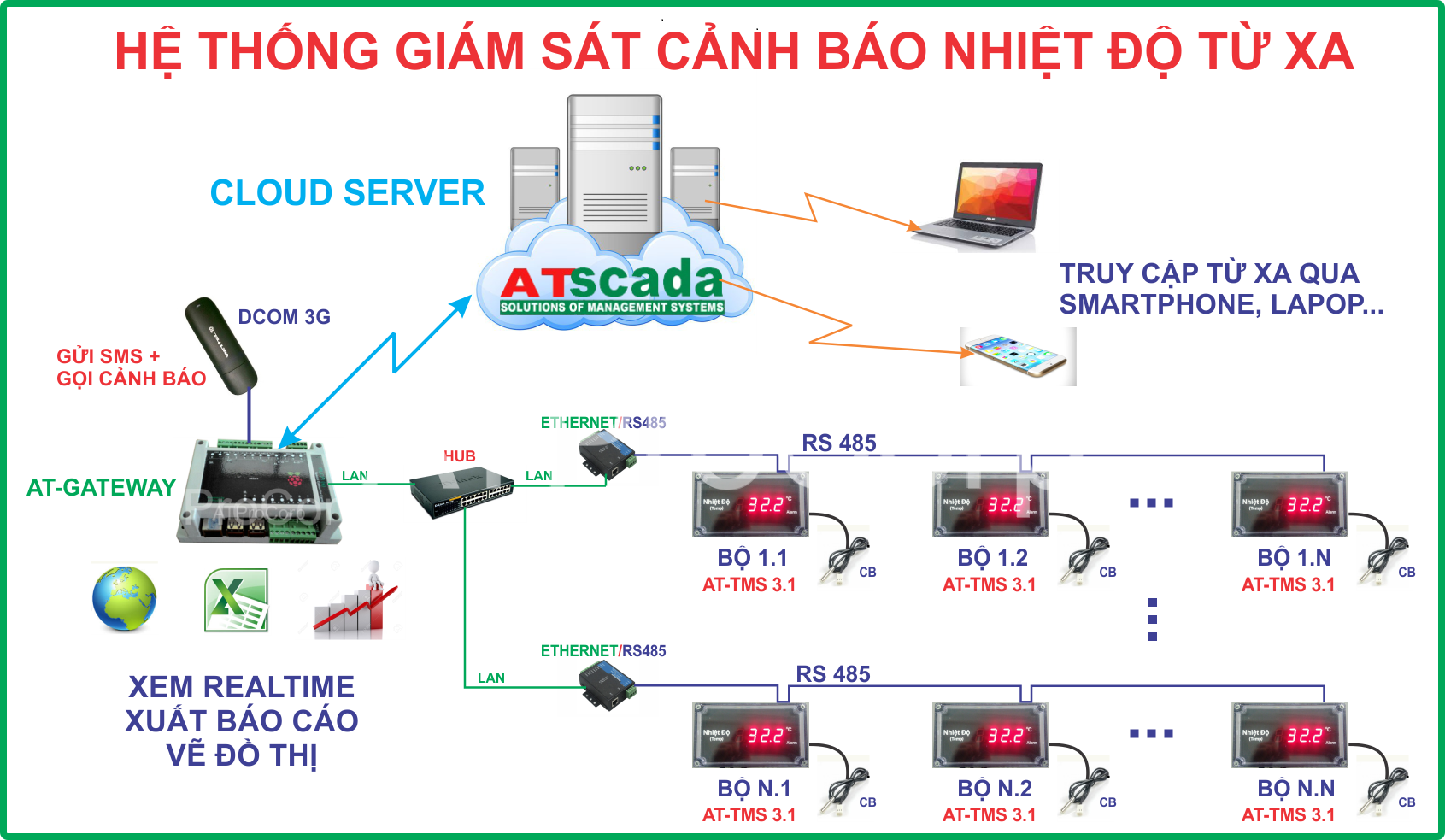

II. MÔ HÌNH :
Tại mỗi vị trí trang bị 01 bộ AT-TMS3.1 để đo nhiệt độ. Các cảm biến được sử dụng có chất lượng cao, độ nhạy nhiệt cao, đáp ứng tốt với việc thay đổi nhiệt độ. Sai số đo nhiệt độ của loại cảm biến này đã được hiệu chuẩn tại trung tâm kiểm định Quatest3. Tại vị trí bộ AT-TMS3.1 này có thể gắn thêm đèn còi cảnh báo để phát cảnh báo nếu xảy ra tình trạng nhiệt độ đo được vượt quá ngưỡng nhiệt độ cao hoăc thấp được cài đặt từ máy tính trung tâm.
Các bộ AT-TMS3.1 có cổng truyền thông theo tiêu chuẩn mở công nghiệp modbus RTU Rs485 giúp cho việc truyền thông kết nối vào mạng điều khiển giám sát cảnh báo và thu thập dữ liệu được dễ dàng nhất. Để hòa hệ thống nhiều bộ AT-TMS3.1 vào mạng LAN/WAN của trung tâm y tế, bệnh viện nếu cần thì bộ chuyển Rs485 sang Ethernet được sử dụng để đáp ứng yêu cầu. Trên máy tính trung tâm, một phần mềm SCADA chuyên nghiệp thương hiệu ATSCADA (một sản phẩm phần mềm SCADA của ATProCorp tại http://atscada.com) được sử dụng có các tính năng cần thiết để phục vụ hệ thống :
- Hiển thị dữ liệu thực và điều khiển tại chỗ (tại màn hình máy tính trung tâm)
- Hiển thị dữ liệu thực và điều khiển qua web thông qua máy chủ đám mây để phục vụ điều khiển giám sát từ xa qua smartphone, laptop.
- Đồ thị trend biến thiên thời gian thực tại chỗ và qua web.
- Đồ thị trend biến thiên lược sử tại chỗ và qua web.
- Xuất cảnh báo tại chỗ bằng đèn còi, gửi tin nhắn cảnh báo SMS, gửi email cảnh báo đến các số điện thoại, địa chỉ Email cài đặt trước
- Xuất báo cáo xem trước hoặc xuất ra file excel tại chỗ hoặc qua web phục vụ báo cáo dữ liệu chi tiết.
HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ TỪ XA rất phù hợp khi áp dụng cho việc giám sát cảnh báo nhiệt độ từ xa qua internet cho hệ thống nhiều trung tâm y tế dự phòng, mỗi trung tâm có nhiều tủ vacxin cần giám sát, cảnh báo và thu thập dữ liệu.
III. THIẾT BỊ ĐO NHIỆT ĐỘ AT-TMS 3.1
– Kích thước THIẾT BỊ ĐO NHIỆT ĐỘ 158 x 90 x 46mm
– Số hiển thị bằng LED 7 đoạn KT 20 x 30mm, màu đỏ
– Hiển thị 3 số nguyên, 1 số thập phân
– ĐỒNG HỒ ĐO NHIỆT ĐỘ sửng dụng cảm biến nhiệt độ DS18B20
– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.8 độ C
– Giao tiếp: Modbus RTU Rs485
– Có ngõ ra báo chuông khi nhiệt độ vượt mức cho phép
